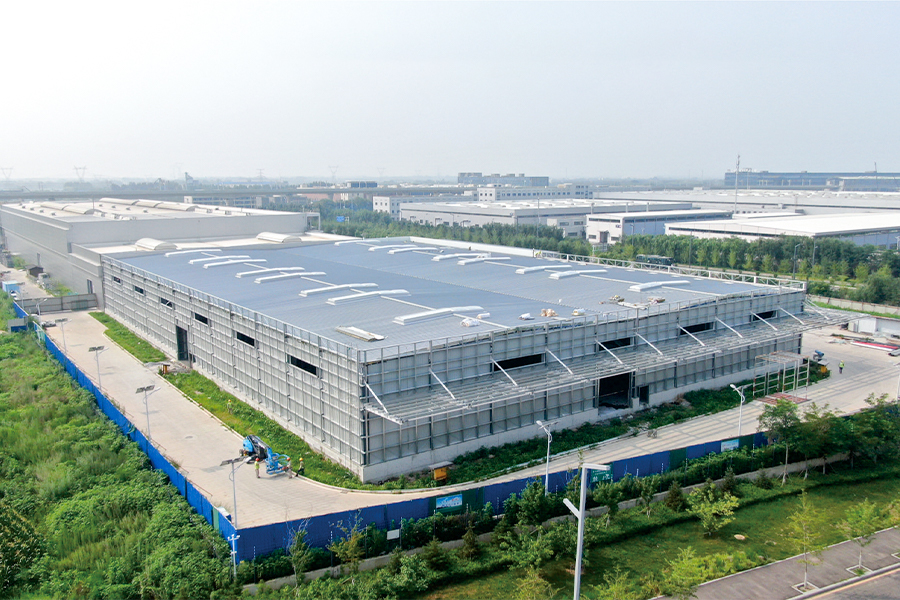

Georg Fischer Casting Solutions Shenyang Co., Ltd

Georg Fischer Casting Solutions Shenyang Co., Ltd-এর প্রথম ধাপ এবং সম্প্রসারণ প্রকল্পের জন্য ইস্পাত কাঠামো কাজ করে।

প্রথম পর্যায় প্রকল্প:
ওয়ার্কশপ নং 1 এর জোন D-এ, বিল্ডিংটির দৈর্ঘ্য 21.5 মিটার, প্রস্থ 45 মিটার এবং ছাদের উচ্চতা 8.5 মিটার।
জোন F এবং G এর দৈর্ঘ্য 54.8 মিটার, প্রস্থ 45 মিটার এবং একটি রিজ উচ্চতা 14.51 মিটার।
প্রকল্পটি ইস্পাত বিম সহ চাঙ্গা কংক্রিট কলাম গ্রহণ করে। ছাদ সিস্টেমের উপরে স্থাপিত জলরোধী ঝিল্লি সহ স্টিলের মেঝে সাজানো থাকে। প্রাচীর ব্যবস্থায় বাহ্যিক ইস্পাত ফ্রেমিং এবং রক উলের স্যান্ডউইচ প্যানেল সহ রাজমিস্ত্রির দেয়াল রয়েছে।
বিভিন্ন কার্যকরী প্রয়োজনীয়তা অনুসারে, বিভিন্ন স্প্যান এবং উচ্চতা সহ একাধিক বিল্ডিং একত্রিত হয়। প্যারাপেটের উচ্চতা যথাক্রমে 15.5 মিটার, 11.3 মিটার, 10 মিটার এবং 7 মিটার। সর্বোচ্চ স্প্যান হল 27.4 মি। গ্রিড লাইন AA-D বরাবর বেশ কিছু 50-টন ওভারহেড ক্রেন ইনস্টল করা আছে।
প্রতিটি ইস্পাত ফ্রেম রশ্মিতে পাঁচটি ইস্পাত বিমের অংশ থাকে, যার একটি একক স্প্যান প্রায় 27.4 মিটার। ছাদের বিমের মোট ওজন 180 টনের বেশি, এবং ক্রেন গার্ডারের ওজন প্রায় 100 টন। ইস্পাত উপকরণ Q355B এবং Q235B, নকশা দ্বারা নির্দিষ্ট করা হয়েছে.

প্রথম ধাপ সম্প্রসারণ প্রকল্প:
ওয়ার্কশপ নং 2 এর দৈর্ঘ্য 97.54 মিটার, প্রস্থ 67.1 মিটার, উচ্চতা 9.7 মিটার এবং সর্বাধিক 33.46 মিটার স্প্যান রয়েছে। ইস্পাত উপকরণ নকশা প্রয়োজনীয়তা অনুযায়ী Q355B এবং Q235B হয়.
কাঠামোটি ইস্পাত কলাম এবং বিম নিয়ে গঠিত, যার ছাদের বিমগুলি কঠিন-ওয়েব এইচ-সেকশন স্টিলের তৈরি। কলাম বেস নোঙ্গর বল্টু সঙ্গে নোঙ্গর করা হয়. ইস্পাত কলাম এবং বিম এইচ-সেকশন গ্রহণ করে। একটি স্থিতিশীল অনমনীয় ফ্রেম সিস্টেম গঠনের জন্য ছাদের ব্রেসিং এবং ইন্টার-কলাম ব্রেসিং ট্রান্সভার্স এবং অনুদৈর্ঘ্য উভয় দিকেই দেওয়া হয়।

প্রধান কাঠামোগত বর্ণনা:
প্রধান ফ্রেম Q355B ইস্পাত ব্যবহার করে, ঢালাই করা এইচ-সেকশনের ইস্পাত কলাম এবং বিম সহ। সমস্ত ইস্পাত উপাদানগুলি সা 2.5 গ্রেডে শট-ব্লাস্ট করা হয়। ছাদ এবং প্রাচীর purlins galvanized Q355B ইস্পাত স্ট্রিপ থেকে গঠিত হয়.
উপাদান ইয়ার্ড নং 7:
উপাদান স্টোরেজ ইয়ার্ডের দৈর্ঘ্য 11 মিটার, প্রস্থ 48 মিটার, ক্যান্টিলিভারড ইভের উচ্চতা 6.55 মিটার এবং 11 মিটার স্প্যান রয়েছে। নকশা প্রয়োজনীয়তা অনুযায়ী ইস্পাত উপকরণ Q355B এবং Q235B হয়.
কাঠামো ইস্পাত কলাম এবং beams গ্রহণ করে, ছাদের beams সলিড-ওয়েব এইচ-সেকশন ইস্পাত দিয়ে তৈরি। কলাম বেস নোঙ্গর বল্টু সঙ্গে নোঙ্গর করা হয়. ইস্পাত কলাম এইচ-সেকশন কলাম এবং বক্স কলাম উভয়ই অন্তর্ভুক্ত করে। ছাদের ব্রেসিং এবং ইন্টার-কলাম ব্রেসিং ট্রান্সভার্স এবং অনুদৈর্ঘ্য দিকগুলিতে সাজানো হয়, একটি স্থিতিশীল ইস্পাত ফ্রেম সিস্টেম গঠন করে৷
